U-Net: Convolutional Networks for Biomedical Image Segmentation

阅读笔记

问题分析

• 传统卷积神经网络需要大规模数据集与较高的参数量来训练，而生物医学图像数据集规模有限。
• 目前的卷积神经网络主要适用于图像分类任务，但在生物医学图像中，输出应该包含定位，即每个像素都应该被分配一个类别（也就是计算机视觉任务中的语义分割任务）。
• 在ISBI 2012的EM挑战赛中，Ciresan等人构建了一种网络取得了冠军。但他们的方法有2个缺点：(1)它的运行非常的慢，受限于每个patch单独运行；(2)要使网络具备全局感受野，需要较多次数的最大池化。而多次池化后必然伴随着定位精度的下降。因此，定位精度与上下文的使用之间存在权衡。

本文贡献

• 提出了一种U型全卷积网络，该网络不存在全连接层，同时采用上采样的方式逐步恢复图像的空间分辨率。为确保定位精度，采用跳跃连接将下采样路径中的特征图在上采样过程中进行拼接。
• 为预测图像中的边界像素，采用镜像输入图像方式来推断丢失的上下文。为在生物医学图像小样本分割领域取得更好的性能，采用了基于弹性变换的数据增强方法，旨在让模型学习任务的不变性。且采用加权损失让细胞间的背景区域分割获得更大权重。
• 在2012年的IBSI的EM挑战赛中，U-Net在分割任务中获得了最优分数，并且在ISBI 2015的细胞追踪挑战赛中光学显微镜图像细胞分割任务中（原文说的是在2个数据集上取得压倒性优势，但是后续表格中EM挑战赛貌似并没有显著性的提升，推测原论文说的是ISBI 2015的2个挑战赛）也取得了第一名。

网络结构

网络整体包括收缩路径与扩展路径两部分（现如今多称为编码器和解码器）。其中收缩路径主要包含2个3×3无填充卷积构成特征提取层，每个特征提取层后接一个ReLU激活函数与一个2×2最大池化层用于下采样。每次下采样后，特征图的通道数会加倍。扩展路径主要包含2×2上采样卷积层用于上采样，每次上采样后，特征图的通道数会减半。然后将上采样后的特征图与收缩路径中对应的特征图进行拼接，再经过2个3×3卷积层与ReLU激活函数进行特征提取。最后通过1×1卷积将64个特征图映射到所需的类别数（每个类别构成一个掩码特征图）。

训练设置

参数	取值
损失函数	交叉熵损失+逐像素softmax损失
优化器	随机梯度下降（SGD）
动量	0.99
初始化	He 初始化，标准差 $\sigma = \sqrt{2 / N}$

解读：该表格记录了U-Net的训练设置，包括优化器、学习率、学习率衰减策略和动量等超参数。

数据增强策略

• 因为本项目主要需要平移和旋转不变性，以及对变形和灰度变化的鲁棒性，因此主要采用了基于弹性形变与灰度偏移的数据增强方法。

实验结果

• 在ISBI 2012 EM挑战赛中，U-Net取得了最低的扭曲误差，但在Rand Error方面与Pixel Error没有取得最优成绩，但还是保持着几乎最优的水平。
• 在ISBI 2015细胞追踪挑战赛中，U-Net在光学显微镜图像细胞分割任务中以显著性优势获得第一名，远超传统方法。

关键图表记录

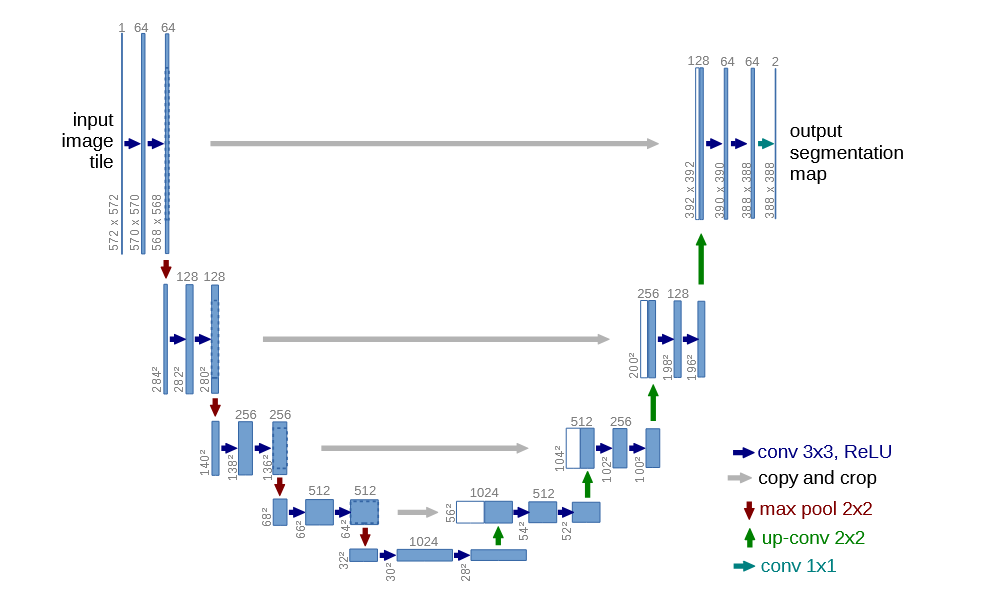

图 1：U-Net 的整体网络架构。左侧为收缩路径，用于提取上下文语义信息；右侧为扩张路径，用于逐步恢复空间分辨率并完成像素级预测。

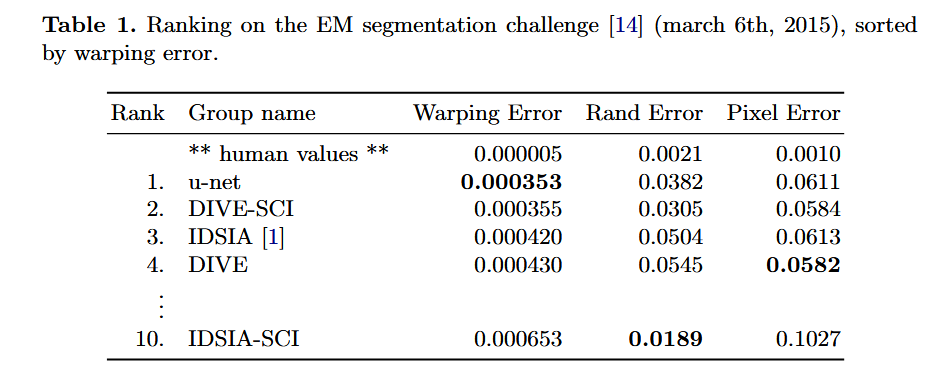

图 2：U-Net 在 EM 分割挑战赛中的排名记录。

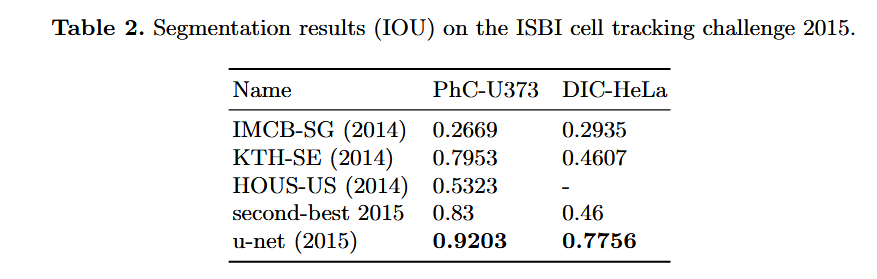

图 3：U-Net 在 ISBI 2015 细胞分割挑战赛中的排名记录。

补充内容

关于 U-Net 中输入尺寸、输出尺寸与感受野的关系，需要区分“空间尺寸收缩”和“理论感受野”。原始 U-Net 采用 valid convolution，因此输入 $572\times572$ 最终得到 $388\times388$ 输出，二者差值 $572-388=184$ 表示卷积导致的空间尺寸损失，而不是感受野大小；对应每侧被裁剪 $92$ 个像素。

感受野应按逐层递推计算：设第 $l$ 层感受野为 $r_l$，相邻特征点在原图上的间隔为 $j_l$，初始化 $r_0=1,j_0=1$。对于卷积或池化层，有

$$r_l=r_{l-1}+(k_l-1)j_{l-1},\qquad j_l=j_{l-1}s_l .$$

因此，两个 $3\times3$ 卷积后感受野为 $5$；再接 $2\times2$、stride=2 的池化时，感受野变为 $6$，而不是 $10$，因为池化融合的是相邻且高度重叠的特征区域。下采样真正翻倍的是 $j$，它会使后续卷积更快扩大感受野。按该公式估算，原始 U-Net 最终输出像素的理论感受野约为 $200\times200$。

此外，valid convolution 的较小输出并不必然只能对齐中心标签区域，也可理解为一种输入到不同标签裁剪区域的映射关系。与 same padding 相比，valid convolution 避免了边界处零填充带来的虚假上下文，但代价是输出区域缩小。
